ソーラーパネルコネクタの種類と主な違い

太陽光発電システムをアップグレードする多くの住宅所有者は、ケーブルやコネクタが適合していないことが多く、パフォーマンスの低下や予期せぬ互換性の問題につながることに気づきます。そこで、さまざまなケーブルやコネクタの理解が重要になります。 ソーラーパネルコネクタ 種類は重要です。このガイドでは、よく目にするコネクタの種類、それらの信頼性の要因、そして設置前に適切な種類を選ぶ方法について解説します。これにより、後で配線をやり直す必要がなくなり、システムがスムーズに稼働します。

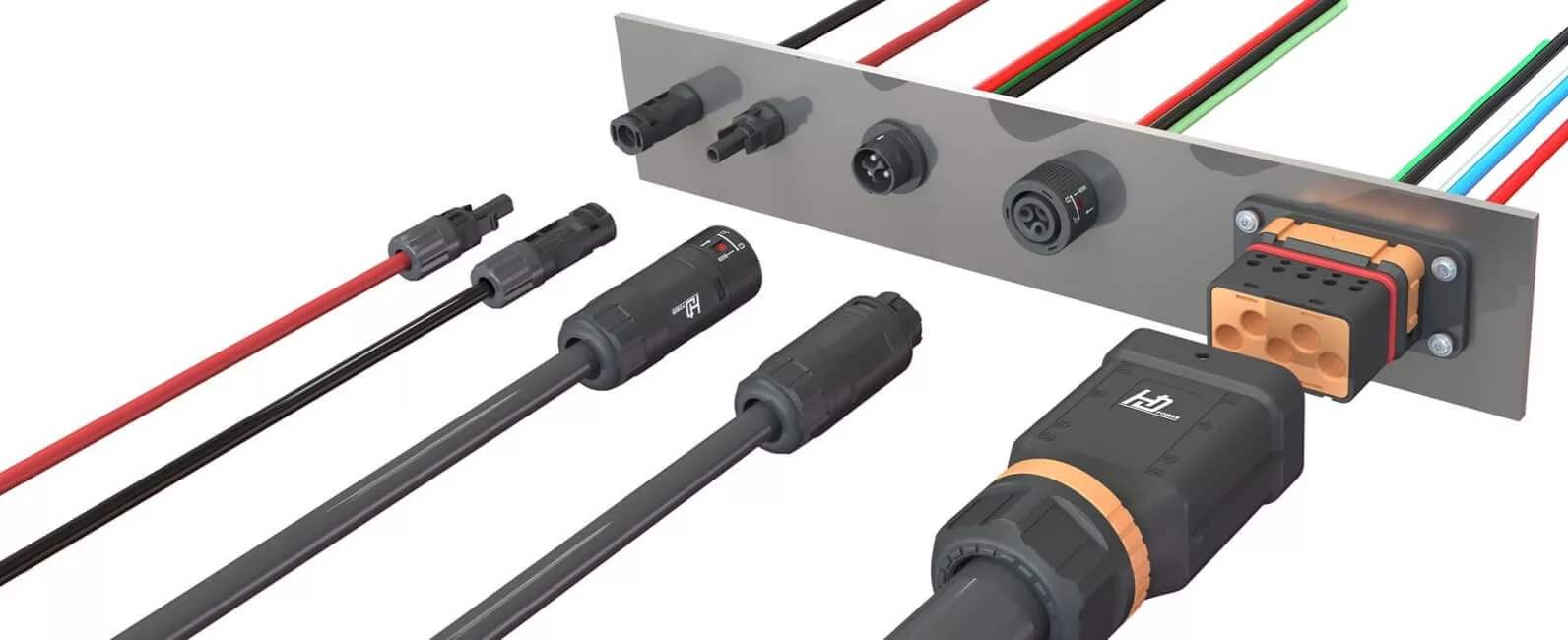

最も一般的な太陽光パネルコネクタの種類の概要

ソーラーパネルコネクタの種類 PVシステムが安全かつ効率的に電力を供給する上で、コネクタは重要な役割を果たします。コネクタは、パネルとパワーコンディショナーの互換性、長期的な耐候性、そして屋外配線の全体的な信頼性に影響を与えます。適切なコネクタを早期に選択することで、将来の互換性の問題、不要なエネルギー損失、そして不要なメンテナンス作業を防ぐことができます。

今日では、MC4コネクタはほぼすべての新規設置で主流となっています。過去10年間に製造されたほぼすべてのパネルにはMC4がプリインストールされており、住宅の屋根、商業ビル、そして大規模太陽光発電所における普遍的な標準となっています。その確実なロック設計、高い環境耐性、そして幅広いブランド間の互換性は、このカテゴリー全体のベンチマークとなっています。 ソーラーパネルの電気コネクタ .

古いシステムでは依然としてMC3コネクタが使用されている場合がありますが、ニッチな用途やメーカー固有の用途向けに、いくつかの特殊な代替コネクタが引き続き使用されています。例としては、Amphenol Helios H4、Canadian SolarのT4コネクタ、欧州のRadoxツイストロックモデルなどが挙げられます。ポータブルアプリケーションやオフグリッドアプリケーションでは、コンパクトなXT60コネクタが、高電流容量とシンプルなプラグアンドプレイ操作により、依然として人気があります。

各コネクタファミリーは電圧定格、環境保護、設置方法が異なるため、既存システムのアップグレードでも新規システム設計でも、それぞれの長所と短所を理解することが不可欠です。次のセクションでは、最も広く使用されているコネクタについて詳しく説明します。 ソーラーパネルコネクタの種類 各オプションが最も効果的な場所を説明します。

MC4ソーラーパネルコネクタの種類とその利点

MC4コネクタソーラーパネル MC4は、今日の太陽光発電業界で最も広く使用されている太陽光パネルコネクタです。2004年の導入以来、確実なロック設計、耐候性、そして高いブランド間互換性により、ほぼすべての現代の太陽光パネルの標準となっています。住宅、企業、そして大規模発電施設など、あらゆる用途において、MC4は最も安全で信頼性の高いコネクタファミリーであり続けています。

標準MC4

住宅用システムによく選ばれています。定格電圧は1000V DC、30Aで、4～10 mm²のケーブルに対応し、-40℃～85℃の温度範囲で動作し、電力損失を最小限に抑えます。

MC4-エボ2

工具不要のスナップインタイプで、設置が迅速化されます。1500V DC、最大70Aに対応し、長い配線や商業施設の屋上システムに最適です。

耐候性MC4

強化された断熱材により、温度耐性が 90°C まで向上し、電力損失が約 1.5% に低減されるため、高温または砂漠環境での安定性が向上します。

高性能MC4

公共事業および高負荷設備向けに設計されています。1500V DC、最大40Aに対応し、幅広いケーブル範囲（6～16 mm²）に対応し、長期にわたる耐久性と性能を実現します。

低抵抗MC4

アップグレードされた接点材料を使用することで、内部抵抗を最小限に抑え、高い効率を維持します。これは、電圧降下の影響を受けやすいシステムにとって有利です。

その他のバリエーションには、耐腐食性産業モデルや並列配線用の MC4 分岐コネクタなどがあります。

MC4が太陽光発電コネクタ市場をリードする理由

MC4は、確実なロック機構を備え、偶発的な断線を防ぎ、アーク故障のリスクを軽減するため、依然として太陽光パネルコネクタの主流となっています。その汎用性により、ほぼすべての最新モジュール、オプティマイザー、マイクロインバータ、さらにはACアダプターを使用するポータブルシステムにもシームレスに使用できます。 Jackeryソーラーパネルコネクタ IP67～IP68の環境保護性能を備えたMC4は、屋外でも長期間の耐久性を維持し、高品質の導電性材料により25年以上安定した効率を実現します。ULおよびNECの認証も取得しており、規制市場においてMC4が最も安全で広く受け入れられている選択肢であることをさらに強化しています。

古い、あまり一般的ではないコネクタタイプ（MC3、Radox、その他）

MC4が業界標準になる前に、他のいくつかのソーラーパネルコネクタタイプと ソーラーパネルワイヤーコネクター 初期の太陽光発電設備設置において重要な役割を果たしました。これらのコネクタの多くは現在では旧式の部品とみなされていますが、古いアレイや特定の地域限定または特殊な用途では依然として使用されています。

MC3コネクタ

MC3コネクタは1990年代後半から2000年代初頭にかけて広く使用されていました。最大1000V DC、30Aの電流に対応し、TPE/PA絶縁材を使用した銅コンタクトを採用し、-40℃～90℃の温度範囲に対応していました。これらの仕様は当時の小規模システムに適していましたが、PVシステムの大型化と安全要件の強化に伴い、MC3は段階的に廃止されました。

MC3が拒否した理由

MC3のIP65等級は、防塵・防水性能は基本的なレベルにとどまっており、ロック機能のない押し込み式のため、振動やケーブル張力による偶発的な断線のリスクが高まります。これにより、アーク放電や熱による損傷のリスクが高まります。メーカーがMC4ベースのケーブルに移行するにつれ、互換性のある2～6mm²のMC3ケーブルの入手も困難になり、長期的なメンテナンスの選択肢が制限されるようになりました。

レガシーシステムにおけるMC3

古いアレイは、3mmのコンタクトピンで識別できることが多く、MC3とMC4を区別できます。アダプタリード線はMC3パネルを最新のMC4機器に接続できますが、入手性が低下しています。システムの拡張や修理を行う場合は、MC3端子をMC4互換コネクタに交換するのが、一般的に最も安全で将来性を考慮した方法です。

その他のあまり一般的ではないコネクタタイプ

長年にわたり、いくつかの特殊なコネクタが登場してきました。例えば、Radox社のツイストロックコネクタは、ヨーロッパの一部の施設で使用されていました。その機械的および電気的設計はMC3およびMC4とは大きく異なるため、長期的なメンテナンスがより困難になっています。部品の入手性が限られているため、ほとんどのプロジェクトではこれらの旧式設計からの移行が進められています。

MC4への業界の移行

MC4への移行により、設置が簡素化され、環境保護が改善され、継続的なメンテナンスが削減されました。これが、MC4が現代の自動車メーカーの間で依然として主流の選択肢であり続けている主な理由です。 太陽光パネルコネクタの種類 .

ソーラーパネルコネクタの種類ごとの主な違い

電気容量、環境保護、接続の安全性、長期耐久性という4つの主要な性能項目に焦点を当てると、ソーラーパネルコネクタの種類を比較するのがはるかに簡単になります。以下は、MC3、MC4、T4、Helios H4コネクタの実際の違いを示しています。 太陽光発電設備 .

電圧と電流容量

環境保護（IP等級）

ロック機構と安全性

素材の品質と寿命

互換性と規格

重大な安全警告: コネクタの混在

2つのコネクタが物理的に適合していても、電気的に互換性がない場合があります。多くの汎用MC4型コネ​​クタは適切なUL認証を取得していないため、次のような問題が発生する可能性があります。

接触抵抗の増加

負荷時の熱の蓄積

材料の劣化が早い

深刻な火災の危険性

単一システム内でソーラーパネルコネクタタイプを混在させる前に、必ず認証と製造元の互換性を確認してください。

PVプロジェクトに適したソーラーパネルコネクタタイプの選択

適切なソーラーパネルコネクタの種類を選ぶには、システムの電圧、電流、そして環境条件を理解することから始まります。適切なコネクタは、今日の信頼性の高いパフォーマンスを確保し、将来の拡張を容易にします。

住宅用システム（<10 kW）

ほとんどの家庭では、1000V DC、最大30Aに対応する標準のMC4コネクタが使用されています。最近のパネルのほぼすべてにMC4がプリインストールされているため、設置は簡単で、アダプタが必要になることはほとんどありません。

商用システム（10～100kW）

大規模な屋上には、MC4-Evo2（1500V DC、最大70A）などの高容量コネクタが適しています。Canadian SolarのT4コネクタは、工具不要の組み立てによりマルチストリングアレイへの設置を迅速化できるため、優れた性能を発揮します。

ユーティリティスケールシステム（>100kW）

公益事業現場では、Amphenol Helios H4コネクタが頻繁に採用されています。ベリリウム銅コンタクトと強化ハウジングは、数十年にわたる熱サイクルに耐え、標準的なMC4モデルよりも30～50%高い電流をサポートします。

オフグリッドおよびポータブルシステム

Anderson Powerpoleコネクタは、RVソーラー、キャンプキット、ポータブル発電機などのモジュラー式セットアップで広く使用されています。ジェンダーレス設計により、極性を気にすることなく、素早く再構成できます。

環境条件への配慮

沿岸地域

塩分への曝露は腐食を加速させます。強化シーリングを備えたプレミアムMC4コネクタは、海洋環境において大幅に長寿命化を実現します。

砂漠気候

高温および紫外線ストレスには、堅牢なポリマーが必要です。アンフェノールコネクタは急激な温度変化にも優れた性能を発揮しますが、標準的なMC4コネクタでは、想定寿命の最大15%が失われる可能性があります。

工業地帯または汚染された場所

IP68 保護を備えた T4 コネクタは、ほこりの多い環境や化学的に厳しい環境に最適です。

古いシステムのアップグレード

2000年代初頭のアレイでは、MC3コネクタがよく使用されていました。MC3-MC4アダプタは存在しますが、アダプタ1つにつき0.5～1%の電力損失が発生します。パネルをMC4コネクタに再接続すれば費用は安く、多くの場合3～5年で投資を回収できます。

コネクタの安全性とパフォーマンスを最大化するための設置のベストプラクティス

太陽光発電システムの故障のほぼ半数は、コネクタの問題、特に設置ミスが原因です。適切な技術を用いることで、あらゆるタイプのソーラーパネルコネクタ、特にMC4、T4、Helios H4は、数十年にわたって安全に動作します。

正しい嵌合力

標準のMC4コネクタは、カチッという明確なクリック感で完全に嵌合するまで、5.5～7ポンド（約2.3～3.3kg）の圧力が必要です。位置ずれしたコネクタを無理に押し込むと、接点が変形し、長時間のホットスポットが発生する可能性があります。嵌合前に均一な圧力をかけ、極性を確認してください。

端末位置保証 (TPA)

TPAロックは、振動や熱サイクルによる端子の抜けを防ぎます。この手順を省略すると、時間の経過とともにマイクロアークが発生し、抵抗が上昇する可能性があります。

よくあるインストールエラーの回避

不完全な嵌合: 常に 15 ～ 20 ポンドの引張テストを実行します。

向きが正しくありません: 一致しないコネクタを無理やり差し込むと、位置合わせキーが損傷します。

不適切な圧着：MC4コンタクトには7～8mmの被覆剥き導体が必要です。均一な圧着を行うには、認定工具を使用してください。

テストと検証

HALT テスト (-40°C ～ +90°C のサイクル + 振動) により、弱い圧着箇所を特定します。

商業サイトでは全接続の 5% 以上をテストする必要があり、住宅システムでは 10 個おきのコネクタをテストする必要があります。

引張試験の結果は 50 N を超える必要があります。

労働者の安全と人間工学

疲労を軽減するため、コネクタは腰の高さに配置してください。特に圧着テストを行う際は、1000V定格の手袋と保護眼鏡を使用してください。

長期メンテナンス

変色、熱による痕跡、ハウジングのひび割れ、ラッチの緩みがないか、毎年点検してください。30ポンド未満の引張力で外れたコネクタは交換してください。

基準とトレーニング

IPC/WHMA-A-620に準拠することで、一貫した施工品質が保証されます。トレーニング記録は保証および保険請求をサポートし、視覚的なガイドとチェックリストは、設置者が最新のものを含むすべてのタイプのソーラーパネルコネクタで適切な組み立てを維持するのに役立ちます。 ソーラーパネルケーブルコネクタ 長期的な信頼性を確保するには、正確な圧着と検証が必要です。

太陽光パネルコネクタの種類に影響を与える将来のトレンド

PV システムが大型化し、エネルギー貯蔵、EV 充電、スマート グリッド プラットフォームとの統合が進むにつれて、いくつかの主要なトレンドが次世代のソーラー パネル コネクタ タイプを形成しつつあります。

高電圧アーキテクチャ

ユーティリティスケールのアレイでは、1500V～1800Vシステムの採用が増えており、送電損失を最大35%削減し、BOSコストを削減しています。MC3や初期のMC4などの旧型のコネクタでは、これらの電圧を安全に処理できません。新しい設計では、絶縁体の厚みを増し、放熱性を向上させ、アーク抑制を強化しています。

スマートなIoT対応コネクタ

次世代コネクタは、電圧、電流、温度をリアルタイムで監視するためのセンサーとサージ保護素子を統合しています。これらの機能により、オペレータは障害を早期に検出し、システムの稼働時間とエネルギー収量を向上させることができます。スマートホーム、バッテリー、EV充電の普及に伴い、インテリジェントコネクタの採用はますます拡大していくでしょう。

先端材料

耐久性と効率性を向上させるイノベーションには次のようなものがあります。

90℃を超える耐熱ポリマー

性能が50%向上した防錆コーティング

設置時の疲労を軽減する軽量ハウジング

コンパクトなフォーマットで40Aの容量を維持する、より小型で高密度な設計

プラグアンドプレイ設計

ツールレスコネクタは設置作業を35～45%削減し、商用システムでは100kWあたり8～12時間の作業時間を短縮できます。改良されたアライメントキーとロック機構により、速度と安全性を両立しています。

市場動向と規制

商業用太陽光発電は年間15.8%の成長を遂げています。

ハイブリッド データおよび電源コネクタを必要とするマイクロインバータ/オプティマイザー システムは、年間 18% 以上成長しています。

米国IRAやEUグリーンディールなどの政策により、認証された現地生産のコネクタの需要が高まっています。

より厳格な IEC/UL 規格により、低品質の輸入品が排除され、すべてのソーラーパネル コネクタ タイプにわたってパフォーマンスの期待値が高まります。

適切なソーラーパネルコネクタタイプを選択することは、最終的には安全で効率的、そして拡張しやすいシステムを構築することに繋がります。MC4が現代の標準規格であることを理解し、T4やHelios H4といったオプションが特定のニーズに適しているかどうかを判断することで、あらゆるPVシステムにおいて長期的な安定したパフォーマンスを確保することができます。この原則は、従来のパネル以外の太陽光発電デバイスにも当てはまります。 ソーラーセキュリティカメラ システムにおいて、信頼性の高いコネクタは、安定した電力供給、耐候性、そして長寿命を実現するために不可欠です。高品質なコネクタと、優れた設計のソーラーモジュールを組み合わせることで、カメラネットワークは今後20～30年間、24時間7日稼働し、メンテナンスの手間も最小限で済みます。
